Ανάλυση βλαβών και χειρισμός φωτοβολταϊκού κουτιού συνδυασμού

Ως σημαντικό συστατικό της σύγχρονης πράσινης ενέργειας, η λειτουργία και η συντήρηση των φωτοβολταϊκών σταθμών είναι ζωτικής σημασίας. Ως βασικός ηλεκτρικός εξοπλισμός σε φωτοβολταϊκά εργοστάσια, το κιβώτιο συνδυασμού είναι υψίστης σημασίας στην καθημερινή λειτουργία και συντήρηση.

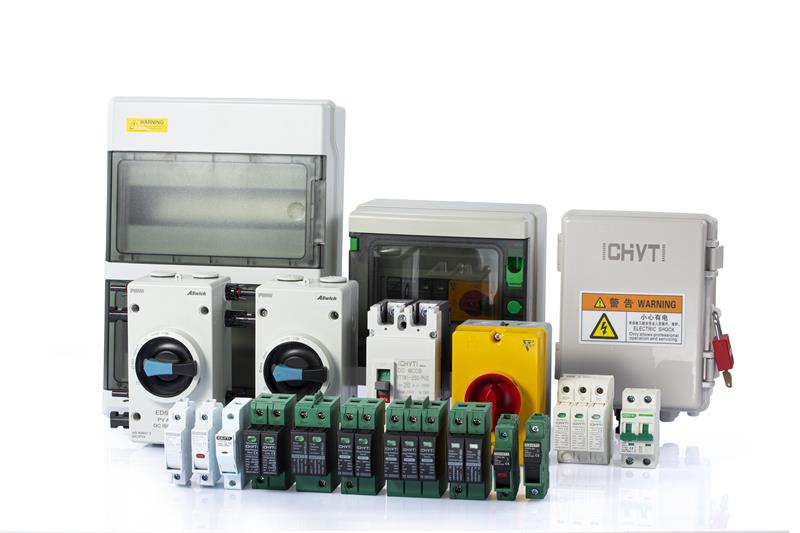

Βασικές λειτουργίες και δομή του κιβωτίου συνδυασμού Φ/Β

Η κύρια λειτουργία ενός φωτοβολταϊκού κουτιού συνδυασμού είναι να συλλέγει ηλεκτρική ενέργεια συνεχούς ρεύματος από πολλαπλές φωτοβολταϊκές σειρές και να τη μεταδίδει με ασφάλεια σε επόμενους θαλάμους διανομής DC ή μετατροπείς μέσω προστατευτικών διατάξεων όπως διακόπτες κυκλώματος και αλεξικέραυνου. Η δομή του περιλαμβάνει συνήθως ένα κέλυφος κουτιού, ακροδέκτη εισόδου DC, αντικεραυνική προστασία, διακόπτη κυκλώματος DC, μονάδα παρακολούθησης και ακροδέκτες καλωδίωσης.

Ακολουθεί ένα σχηματικό διάγραμμα της εσωτερικής δομής του κουτιού συνδυασμού:

◆ Κέλυφος κουτιού:Κατασκευασμένο από ανοξείδωτο ή πλαστικό υλικό, έχει καλή σφράγιση, αντοχή στη διάβρωση και απαγωγή θερμότητας. Το επίπεδο προστασίας συνήθως φτάνει το IP65, το οποίο μπορεί να αποτρέψει αποτελεσματικά την είσοδο σκόνης και υγρασίας.

◆ Τερματικό εισόδου DC:Κάθε κουτί συνδυασμού έχει πολλαπλές θύρες εισόδου, που αντιστοιχούν σε ρεύματα λήψης από διαφορετικές φωτοβολταϊκές σειρές. Κάθε θύρα είναι εξοπλισμένη με υποδοχές MC4 ή ειδικούς ακροδέκτες καλωδίωσης για εύκολη σύνδεση στοιχειοσειρών.

◆ Αντικεραυνική προστασία:Το ενσωματωμένο αλεξικέραυνο, συνήθως ένα προστατευτικό υπέρτασης (SPD) ειδικά σχεδιασμένο για φωτοβολταϊκά, χρησιμοποιείται για την πρόληψη της υπέρτασης που προκαλείται από κεραυνό και την προστασία του συστήματος από ζημιές από κεραυνούς.

◆ Διακόπτης κυκλώματος DC:Κάθε ακροδέκτης εισόδου είναι εξοπλισμένος με διακόπτη κυκλώματος DC για προστασία από υπερένταση. Όταν ανιχνευθεί μη φυσιολογικό ρεύμα (όπως βραχυκύκλωμα ή υπερφόρτωση), το κύκλωμα αποσυνδέεται αυτόματα για την προστασία της ασφάλειας των φωτοβολταϊκών μονάδων και συστημάτων

◆ Ακροδέκτες καλωδίωσης:Οι ακροδέκτες καλωδίωσης με σαφείς σημάνσεις στο εσωτερικό είναι βολικοί για το προσωπικό συντήρησης για επιθεώρηση και αντιμετώπιση προβλημάτων.

Κοινή ανάλυση βλαβών και δομή του κιβωτίου συνδυασμού φωτοβολταϊκών

◆ Ανάλυση φαινομένου συχνής ενεργοποίησης διακόπτη

Ανίχνευση ριζικής αιτίας: Αυτό το φαινόμενο μπορεί να οφείλεται σε συνδέσεις βραχυκυκλώματος μεταξύ στοιχειοσειρών, φυσική βλάβη σε φωτοβολταϊκές μονάδες, λανθασμένη λειτουργία κατά την καλωδίωση ή το σύστημα υπόκειται σε φορτία πέρα ​​από το εύρος σχεδιασμού του.

Οδηγός επεξεργασίας: Το πρώτο βήμα είναι να απομονώσετε το επηρεαζόμενο κύκλωμα εισόδου και, στη συνέχεια, να χρησιμοποιήσετε ένα πολύμετρο για να μετρήσετε με ακρίβεια την τάση ανοιχτού κυκλώματος και το ρεύμα βραχυκυκλώματος της σχετικής φωτοβολταϊκής συμβολοσειράς για να εντοπίσετε με ακρίβεια το μη φυσιολογικό εξάρτημα. Εάν δεν εντοπιστούν εμφανή προβλήματα κατά την αρχική επιθεώρηση, είναι απαραίτητο να ελέγξετε προσεκτικά τα καλώδια σύνδεσης για να επιβεβαιώσετε εάν η ζημιά στη μόνωση προκαλείται από γήρανση, φθορά ή εξωτερικούς παράγοντες, που μπορεί να οδηγήσουν σε σφάλματα γείωσης. Τέλος, η αξιολόγηση του ίδιου του διακόπτη κυκλώματος, συμπεριλαμβανομένου του κατά πόσον το ονομαστικό ρεύμα, η τάση και άλλες παράμετροί του ταιριάζουν με τις απαιτήσεις του συστήματος, δεν μπορεί να αγνοηθεί. Εάν είναι απαραίτητο, θα πρέπει να γίνει αντικατάσταση για να διασφαλιστεί η σταθερή λειτουργία του συστήματος.

◆ Στρατηγικές απόκρισης για αστοχία αλεξικέραυνου

Αιτία αστοχίας: Ως βασικός εξοπλισμός για την προστασία του συστήματος από κεραυνούς και υπέρταση, τα αλεξικέραυνα συχνά αποτυγχάνουν λόγω άμεσων κεραυνών ή εσωτερικής υπέρτασης του συστήματος.

Διαδικασία: Ο τακτικός έλεγχος της κατάστασης του ενδεικτικού παραθύρου ή της λυχνίας LED του αλεξικέραυνου είναι ένα αποτελεσματικό μέσο αποφυγής αστοχίας. Μόλις το παράθυρο ένδειξης γίνει κόκκινο ή χάσει την οθόνη, υποδηλώνει ότι το αλεξικέραυνο έχει καταστραφεί και πρέπει να αντικατασταθεί αμέσως για να αποφευχθούν πιθανοί κίνδυνοι για την ασφάλεια.

◆ Λύση στο πρόβλημα της υψηλής εσωτερικής θερμοκρασίας στο κουτί συνδυασμού

Ανάλυση αιτίας: Η εσωτερική θερμοκρασία του κουτιού συνδυασμού είναι πολύ υψηλή, συνήθως λόγω ξένων αντικειμένων που φράζουν τις οπές απαγωγής θερμότητας, υπερβολικής συσσώρευσης σκόνης μέσα στο κουτί ή υπερθέρμανσης των θερμαντικών στοιχείων που προκαλείται από υπερβολικό ρεύμα.

Λύση: Πρώτον, είναι απαραίτητο να καθαρίσετε τις οπές εξαερισμού και απαγωγής θερμότητας του κιβωτίου συνδυασμού για να διασφαλίσετε την ανεμπόδιστη κυκλοφορία του αέρα. Ταυτόχρονα, ελέγξτε και αφαιρέστε τη σκόνη μέσα στο κουτί για να μειώσετε τη θερμική αντίσταση. Εάν το πρόβλημα δεν έχει λυθεί ουσιαστικά, μπορεί να εξεταστεί το ενδεχόμενο προσθήκης ανεμιστήρα ψύξης ή βελτιστοποίησης του σχεδιασμού μόνωσης του κουτιού για να μειωθεί η επίδραση του εξωτερικού περιβάλλοντος στη θερμοκρασία μέσα στο κουτί. Επιπλέον, είναι απαραίτητο να εντοπίσετε την πηγή υπερβολικού ρεύματος και να ρυθμίσετε ή να επισκευάσετε τα σχετικά εξαρτήματα για να διασφαλίσετε ότι το ρεύμα του συστήματος βρίσκεται εντός ασφαλούς εύρους.

◆ Αντιμετώπιση προβλήματος υπερθέρμανσης συνδέσμου καλωδίου

Ανάλυση αιτίας: Η υπερθέρμανση των αρμών των καλωδίων οφείλεται κυρίως σε κακή επαφή, η οποία αυξάνει την αντίσταση επαφής και δημιουργεί μεγάλη ποσότητα θερμότητας.

Πρόταση για χειρισμό: Χρησιμοποιήστε μια συσκευή υπέρυθρης θερμικής απεικόνισης για να παρακολουθείτε τακτικά τη θερμοκρασία των αρμών των καλωδίων μέσα και έξω από το κιβώτιο συνδυασμού. Μόλις εντοπιστούν μη φυσιολογικά σημεία υψηλής θερμοκρασίας, τα σχετικά κυκλώματα θα πρέπει να διακοπούν αμέσως για την αποφυγή ατυχημάτων πυρκαγιάς. Ταυτόχρονα, ελέγξτε την κατάσταση στερέωσης της υπερθερμασμένης άρθρωσης και, εάν είναι απαραίτητο, επανακατασκευάστε την άρθρωση ή αντικαταστήστε τα κατεστραμμένα μέρη για να εξασφαλίσετε καλή επαφή και αγωγιμότητα της άρθρωσης.

Δομή πρόληψης και συντήρησης σφαλμάτων για το κιβώτιο συνδυασμού φωτοβολταϊκών

◆ Τακτικό σχέδιο επιθεώρησης

Αναπτύξτε ένα λεπτομερές σχέδιο επιθεώρησης, συμπεριλαμβανομένων ελέγχων ηλεκτρικής ασφάλειας, καθαρισμού και συντήρησης, δοκιμών απόδοσης κ.λπ., για να διασφαλίσετε ότι όλες οι πτυχές εκτελούνται σύμφωνα με το σχέδιο.

◆ Προσαρμογή περιβαλλοντικής προσαρμοστικότητας

Αντίστοιχα μέτρα θα πρέπει να ληφθούν για διαφορετικές κλιματικές συνθήκες, όπως η ενίσχυση των μέτρων προστασίας από την υγρασία και της απαγωγής θερμότητας σε περιοχές με υψηλή θερμοκρασία και βροχερές περιοχές, αύξηση της συχνότητας καθαρισμού σε περιοχές με μεγάλες αμμοθύελλες και μείωση της απόφραξης και της φθοράς.

◆ Διαχείριση και απογραφή ανταλλακτικών

Διατηρήστε το απαραίτητο απόθεμα ανταλλακτικών, ιδιαίτερα ευάλωτα εξαρτήματα όπως διακόπτες κυκλώματος, αλεξικέραυνο, βύσματα σύνδεσης κ.λπ., για να εξασφαλίσετε γρήγορη αντικατάσταση σε περίπτωση βλάβης και να μειώσετε το χρόνο διακοπής λειτουργίας

◆ Τεχνική εκπαίδευση και ανταλλαγή

Οργανώστε την ομάδα λειτουργίας και συντήρησης για να συμμετάσχει στην επαγγελματική εκπαίδευση, μοιραστείτε τις πιο πρόσφατες τεχνολογίες λειτουργίας και συντήρησης και περιπτώσεις βλαβών και βελτιώστε το συνολικό επίπεδο δεξιοτήτων και τις δυνατότητες αντιμετώπισης καταστάσεων έκτακτης ανάγκης της ομάδας.

◆ Τακτικός έλεγχος και καθαρισμός

Συνιστάται να καθαρίζετε το εξωτερικό του κουτιού συνδυασμού κάθε τρεις μήνες έως έξι μήνες για να αφαιρείτε τη σκόνη και τη βρωμιά και να διατηρείτε τις οπές απαγωγής θερμότητας ανεμπόδιστες. Ταυτόχρονα, ελέγξτε τη στεγανοποίηση του κουτιού για να βεβαιωθείτε ότι δεν υπάρχει διείσδυση υδρατμών.

◆ Δοκιμή ηλεκτρικής απόδοσης

Τουλάχιστον μία φορά το χρόνο, πραγματοποιήστε μια ολοκληρωμένη δοκιμή ηλεκτρικής απόδοσης, συμπεριλαμβανομένης της μέτρησης της τάσης και του ρεύματος κάθε κυκλώματος εισόδου για να βεβαιωθείτε ότι είναι κανονικά, ελέγχοντας την κατάσταση λειτουργίας των αυτόματων διακοπτών και των αλεξικέραυνων και διασφαλίζοντας τη σταθερότητα των συνδέσεων της μονάδας επικοινωνίας.

◆ Αντικεραυνική προστασία και επιβεβαίωση γείωσης

Ελέγχετε τακτικά την αποτελεσματικότητα του συστήματος αντικεραυνικής προστασίας, ελέγχετε την ένδειξη κατάστασης του αλεξικέραυνου και πραγματοποιείτε δοκιμή αντικεραυνικής προστασίας εάν είναι απαραίτητο. Ταυτόχρονα, βεβαιωθείτε ότι η συνέχεια γείωσης και η αντίσταση γείωσης του κιβωτίου συνδυασμού πληρούν τις απαιτήσεις.
