Μέθοδοι καλωδίωσης διακόπτες κυκλώματος συνεχούς ρεύματος 1P/2P/3P/4P σε συστήματα τροφοδοσίας UPS

Στη διαμόρφωση των συστημάτων τροφοδοσίας UPS, οι διακόπτες κυκλώματος DC εκτελούν τις διπλές λειτουργίες απομόνωσης και προστασίας από υπερένταση για κυκλώματα μπαταρίας. Διαφορετικοί τύποι τροφοδοτικών UPS αντιστοιχούν σε διαφορετικές ονομαστικές τάσεις και ρεύματα μπαταρίας, απαιτώντας έτσι την προσαρμογή των αυτόματων διακοπτών συνεχούς ρεύματος με διαφορετικό αριθμό πόλων. Αυτό το άρθρο θα αναφέρει λεπτομερώς τις διάφορες μεθόδους καλωδίωσης των αυτόματων διακοπτών συνεχούς ρεύματος 1P/2P/3P/4P που εφαρμόζονται σε συστήματα UPS.

1. Οι διακόπτες κυκλώματος έχουν τυπικές παραμέτρους, συμπεριλαμβανομένων της ονομαστικής τάσης και του ονομαστικού ρεύματος (για τύπους 1P). Όταν αυτές οι παράμετροι δεν ικανοποιούν τις απαιτήσεις τάσης και ρεύματος της μπαταρίας, η τάση και το ρεύμα λειτουργίας μπορούν να αυξηθούν προσθέτοντας τον αριθμό των πόλων του διακόπτη κυκλώματος και υιοθετώντας διαμορφώσεις παράλληλης σύνδεσης σε σειρά. Συγκεκριμένα, η σύνδεση σε σειρά αυξάνει την τάση ενώ η παράλληλη σύνδεση αυξάνει το ρεύμα.Εδώ, παίρνουμε για παράδειγμα μια ονομαστική τάση 250 V.

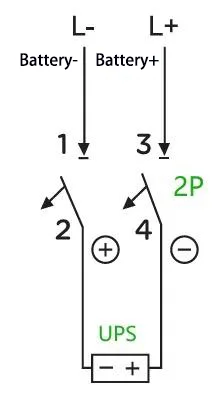

ΕΝΑ:Για παράδειγμα: Για ένα UPS με χωρητικότητα 40 kVA και ονομαστική σειρά μπαταρίας 32 κυψελών (εξισορροπητική τάση φόρτισης: 14 V × 32 = 448 V· υπάρχουν επίσης μπαταρίες με τάση φόρτισης επίπλευσης μόνο 13,6 V, η οποία χρησιμοποιείται εδώ μόνο για λόγους απεικόνισης), το μέγιστο ρεύμα λειτουργίας υπολογίζεται ως kVA 0 × 0. 90% ÷ 10 V ÷ 32 = 139 A (υποθέτοντας συντελεστή ισχύος 1,0, απόδοση 90%, και τάση αποκοπής ρυθμισμένου UPS 10 V ανά στοιχείο). Σε αυτή την περίπτωση, αρκεί ένας διακόπτης κυκλώματος 2P 500 V 200 A. Η μέθοδος καλωδίωσης είναι η εξής:

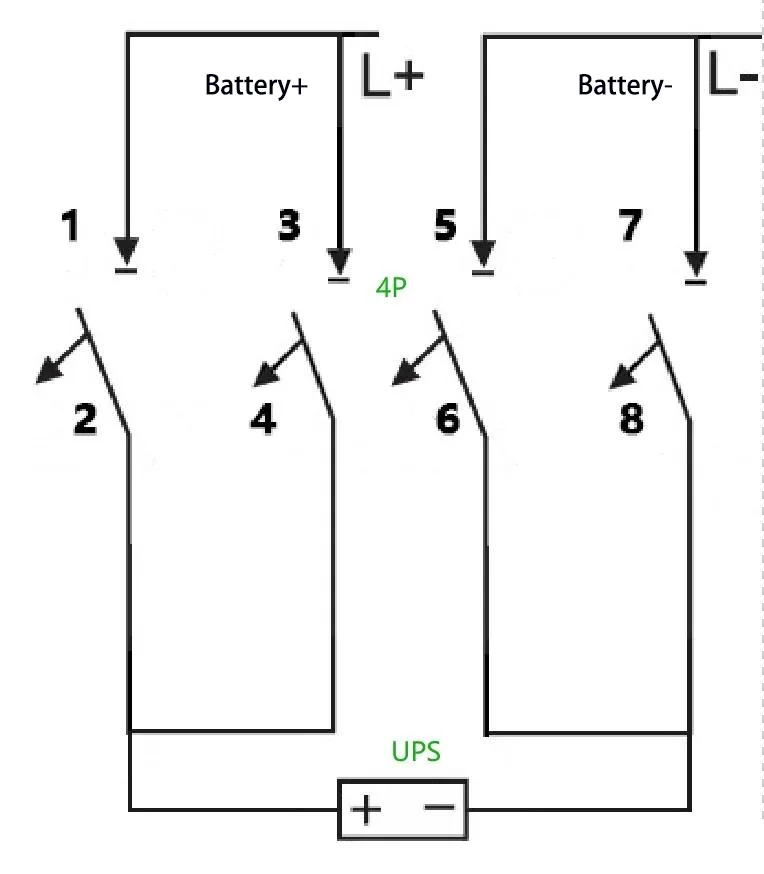

ΣΙ:Τι θα συμβεί αν αντ' αυτού χρησιμοποιηθεί διακόπτης κυκλώματος 2P 500 V 100 A; Αυτή η απαίτηση μπορεί να εκπληρωθεί με έναν διακόπτη κυκλώματος 4P—συγκεκριμένα, παραλληλίζοντας δύο σετ διακόπτες κυκλώματος 2P για την ενίσχυση της ικανότητας μεταφοράς ρεύματος. Η μέθοδος καλωδίωσης είναι η εξής:

ΝΤΟ:Για παράδειγμα: Για ένα UPS με χωρητικότητα 40 kVA και ονομαστική σειρά μπαταρίας 40 κυψελών (εξισορροπητική τάση φόρτισης: 14 V × 40 = 560 V), το μέγιστο ρεύμα λειτουργίας υπολογίζεται ως 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 A5 = A31 μπορεί να υιοθετηθεί, με δύο από τους πόλους του συνδεδεμένους σε σειρά. Η μέθοδος καλωδίωσης είναι η εξής:

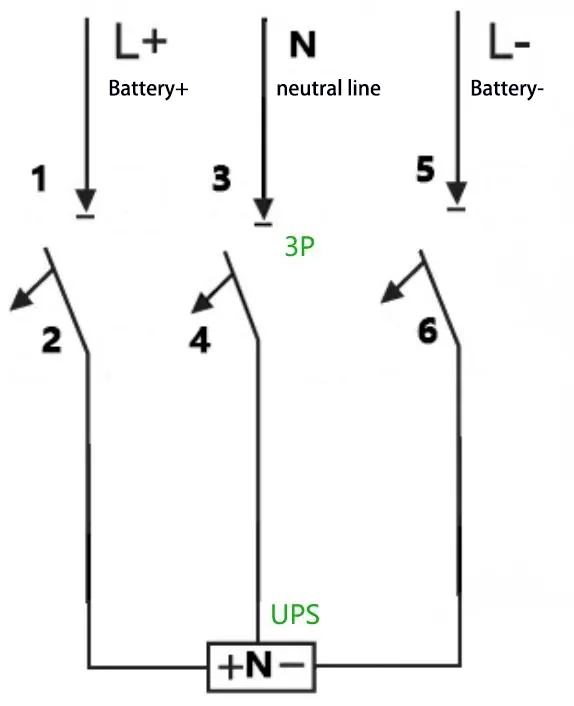

ΡΕ:Για παράδειγμα: Για UPS με χωρητικότητα 40 kVA, ονομαστική σειρά μπαταρίας 32 κυψελών και σύνδεση ουδέτερου καλωδίου (εξισορροπητική τάση φόρτισης: 14 V × 32 = 448 V, δηλ. ±224 V), το μέγιστο ρεύμα λειτουργίας υπολογίζεται ως 40 kVA × 1,0 ÷ 3 90% ÷ 90 Α. Μπορεί να υιοθετηθεί ένας διακόπτης κυκλώματος 3P 500 V 200 A και η μέθοδος καλωδίωσης είναι η εξής:

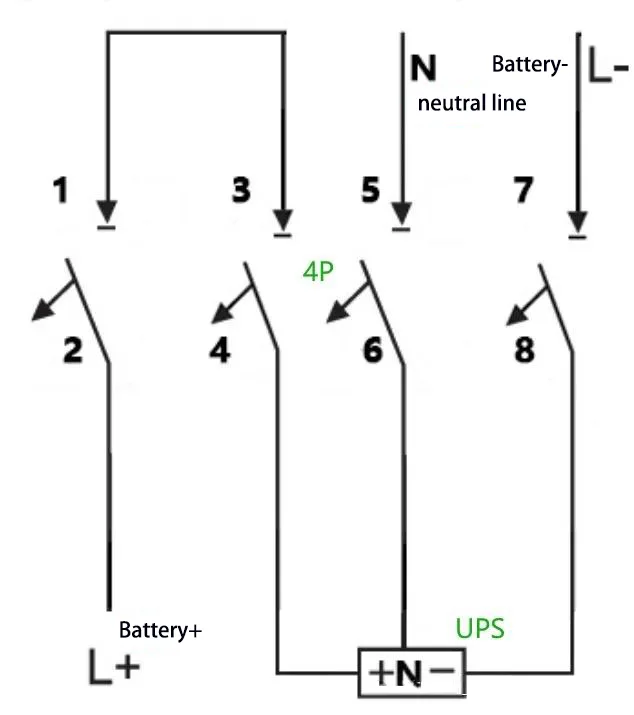

ΜΙ:Για παράδειγμα: Για ένα UPS με χωρητικότητα 40 kVA, ονομαστική σειρά μπαταρίας 40 κυψελών και σύνδεση ουδέτερου καλωδίου (εξισορροπητική τάση φόρτισης: 14 V × 40 = 560 V, δηλ. ±280 V), το μέγιστο ρεύμα λειτουργίας υπολογίζεται ως 40 kVA × 1,0 %÷ 10 ÷ 1,0 % ÷ 100 Α. Ένας διακόπτης κυκλώματος 4P 750 V 150 μπορεί να υιοθετηθεί, με δύο από τους πόλους του συνδεδεμένους σε σειρά. Η μέθοδος καλωδίωσης είναι η εξής:
