Υποθέτετε ότι μια προστατευτική συσκευή AC καλύπτει ολόκληρο το κτήριο σας;

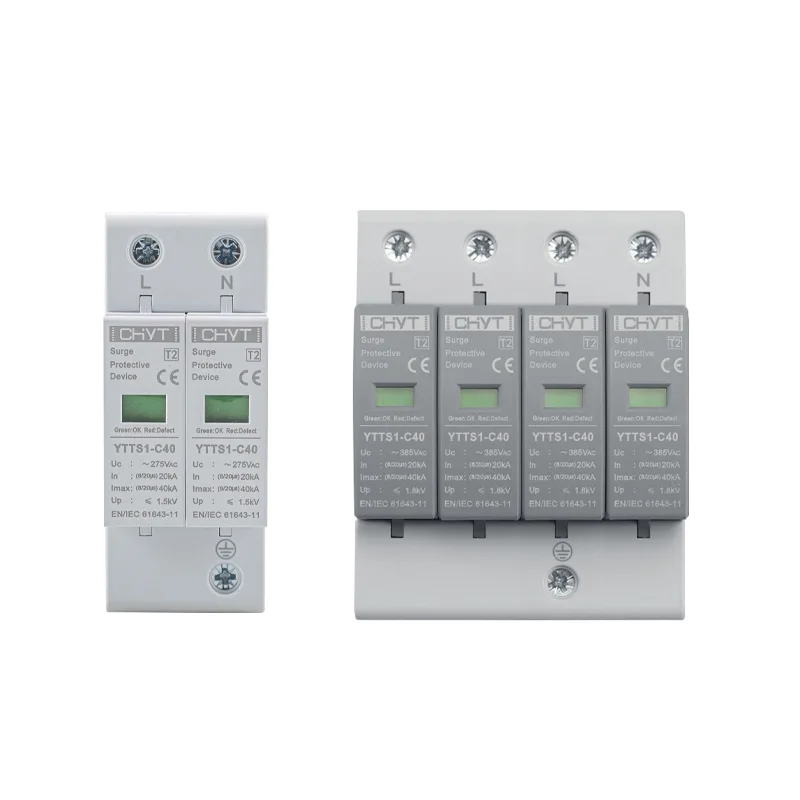

ΧΥΤΣυσκευή προστασίας από υπερτάσεις ACΟι εφαρμογές δείχνουν γιατί ένα σημείο προστασίας μπορεί να μην είναι αρκετό για ένα κτίριο πολλαπλών επιπέδων.

Ένα κύμα δεν εισέρχεται ευγενικά σε ένα κτίριο από μια προκαθορισμένη πόρτα. Ο κεραυνός, η μεταγωγή κοινής ωφέλειας, οι εκκινήσεις και οι διακοπές του κινητήρα ή τα σφάλματα στο τοπικό δίκτυο ηλεκτρικής ενέργειας μπορούν να προκαλέσουν παροδική υπέρταση σε διαφορετικά σημεία μιας ηλεκτρικής εγκατάστασης. Μόλις ένα κύμα εισέλθει σε ένα κτίριο, η ίδια η καλωδίωση μπορεί να γίνει μέρος του προβλήματος, μεταφέροντας το παροδικό προς ευαίσθητο εξοπλισμό.

Αυτό εγείρει ένα πρακτικό ερώτημα για τον σχεδιασμό του ηλεκτρικού συστήματος: Μπορεί μια προστατευτική συσκευή AC να προστατεύσει πραγματικά ένα ολόκληρο κτίριο;

Σε μια μικρή εγκατάσταση με μικρές διαδρομές καλωδίων και περιορισμένο εξοπλισμό, μια συσκευή με στρατηγική θέση μπορεί να παρέχει χρήσιμη προστασία. Σε ένα μεγαλύτερο κτίριο, ωστόσο, η στήριξη σε ένα μόνο σημείο προστασίας μπορεί να αφήσει εκτεθειμένα τα κατάντη κυκλώματα.

Γιατί ένα σημείο προστασίας μπορεί να μην είναι αρκετό

Η προστασία από υπερτάσεις λειτουργεί εκτρέποντας την υπερβολική παροδική τάση μακριά από τον εξοπλισμό και προς το σύστημα γείωσης. Όσο πιο κοντά βρίσκεται η συσκευή προστασίας στον εξοπλισμό που προστατεύεται, τόσο πιο εύκολο είναι να ελέγξετε την τάση που φτάνει σε αυτόν τον εξοπλισμό.

Αυτό γίνεται πιο περίπλοκο καθώς ένα κτίριο μεγαλώνει.

Σκεφτείτε ένα τριώροφο εμπορικό κτίριο. Ο κύριος πίνακας διανομής μπορεί να βρίσκεται στο ισόγειο, ενώ υπολογιστές, ελεγκτές HVAC, συστήματα φωτισμού, εξοπλισμός επικοινωνίας και άλλα ηλεκτρονικά φορτία κατανέμονται σε πολλούς ορόφους. Μια συσκευή προστασίας από υπερτάσεις που είναι εγκατεστημένη μόνο στον κύριο πίνακα εισόδου δεν μπορεί να εξαλείψει αυτόματα κάθε μεταβατικό σε ολόκληρο το ηλεκτρικό δίκτυο.

Το μήκος του καλωδίου έχει σημασία επειδή η τάση μπορεί ακόμα να αναπτυχθεί κατά μήκος των αγωγών κατά τη διάρκεια μιας γρήγορης μεταβατικής περιόδου. Επομένως, μια συσκευή που αποδίδει καλά στην είσοδο σέρβις μπορεί να χρειάζεται υποστήριξη από πρόσθετα σημεία προστασίας πιο κάτω.

Αυτός είναι ένας λόγος που η προστασία από υπερτάσεις γίνεται καλύτερα κατανοητή ως σύστημα και όχι ως μεμονωμένο στοιχείο.

Πού μπορεί να ταξιδέψει η παροδική υπέρταση

Δεν έχει κάθε κύμα την ίδια προέλευση ή πορεία. Ένα άμεσο συμβάν αστραπής είναι μόνο μία πιθανότητα. Η καθημερινή αλλαγή ηλεκτρικής ενέργειας μπορεί επίσης να δημιουργήσει παροδικές συνθήκες.

Οι κοινές πηγές περιλαμβάνουν:

Ένα μεταβατικό μπορεί να μετακινηθεί από το κύριο σύστημα διανομής σε κυκλώματα διακλάδωσης. Εάν ο ευαίσθητος εξοπλισμός βρίσκεται σε κάποια απόσταση από το κύριο σημείο προστασίας, μπορεί να είναι κατάλληλη πρόσθετη προστασία.

Η παρακάτω απλοποιημένη προβολή βοηθά στην εξήγηση της διαφοράς:

Η ακριβής διάταξη εξαρτάται από τον ηλεκτρικό σχεδιασμό, το σύστημα γείωσης, την ευαισθησία του εξοπλισμού και τις ισχύουσες απαιτήσεις εγκατάστασης.

Η απόσταση μεταξύ των πάνελ έχει σημασία

Μία από τις πιο εύκολες λεπτομέρειες που πρέπει να παραβλέψουμε είναι η φυσική απόσταση μεταξύ των συσκευών προστασίας και των φορτίων.

Φανταστείτε ένα μεγάλο κτίριο με τον κύριο ηλεκτρικό πίνακα σε ένα τμήμα και έναν πίνακα ελέγχου αυτοματισμού σε ένα άλλο. Ακόμα κι αν και τα δύο είναι συνδεδεμένα στο ίδιο ηλεκτρικό σύστημα, δεν είναι ηλεκτρικά πανομοιότυπα κατά τη διάρκεια μιας πολύ γρήγορης μεταβατικής περιόδου.

Οι μεγαλύτεροι αγωγοί εισάγουν σύνθετη αντίσταση. Κατά τη διάρκεια ενός συμβάντος υπέρτασης, αυτό μπορεί να συμβάλει σε μια διαφορά τάσης μεταξύ του σημείου όπου είναι εγκατεστημένη η προστασία και του σημείου όπου είναι συνδεδεμένος ο εξοπλισμός.

Αυτό δεν σημαίνει ότι κάθε πρίζα απαιτεί τη δική της συσκευή προστασίας. Αντίθετα, η στρατηγική προστασίας θα πρέπει να ακολουθεί τη δομή του συστήματος διανομής ηλεκτρικής ενέργειας.

Για τις ομάδες προμηθειών και μηχανικών, αυτή είναι μια σημαντική διάκριση. Το ερώτημα δεν πρέπει να είναι απλώς, "Πόσες συσκευές προστασίας από υπερτάσεις απαιτούνται;" Μια καλύτερη ερώτηση είναι, "Πού είναι τα σημεία στα οποία η μεταβατική ενέργεια μπορεί να εισέλθει, να ταξιδέψει και να φτάσει σε ευαίσθητα φορτία;"

Ο συντονισμός είναι πιο σημαντικός από την απλή προσθήκη συσκευών

Η εγκατάσταση πολλαπλών συσκευών προστασίας από υπερτάσεις δεν δημιουργεί αυτόματα καλύτερο σύστημα.

Οι συσκευές που είναι εγκατεστημένες σε διαφορετικά επίπεδα διανομής πρέπει να συνεργάζονται. Τα χαρακτηριστικά τους, η ικανότητα εκφόρτισης, το επίπεδο προστασίας από τάση και η διάταξη εγκατάστασης θα πρέπει να θεωρούνται μέρος του πλήρους ηλεκτρικού συστήματος.

Ο ανεπαρκής συντονισμός μπορεί να μειώσει την αποτελεσματικότητα της συνολικής ρύθμισης. Αντίθετα, τα κατάλληλα τοποθετημένα στάδια προστασίας μπορούν να χωρίσουν την εργασία μεταξύ του κύριου σημείου διανομής και των κυκλωμάτων κατάντη.

Μια κοινή προσέγγιση είναι ο καθορισμός διαφορετικών επιπέδων προστασίας:

Πρωτογενής Προστασία

Η εισερχόμενη ηλεκτρική υπηρεσία είναι το πρώτο σημαντικό σημείο που πρέπει να λάβετε υπόψη. Η προστασία εδώ αντιμετωπίζει σημαντική μεταβατική ενέργεια που εισέρχεται από το εξωτερικό δίκτυο τροφοδοσίας.

Δευτερεύουσα Προστασία Διανομής

Όταν ένα κτίριο διαθέτει ξεχωριστούς πίνακες διανομής, μπορεί να εξεταστεί το ενδεχόμενο πρόσθετης προστασίας. Αυτό είναι ιδιαίτερα σημαντικό όταν οι διαδρομές καλωδίων είναι σχετικά μεγάλες ή όταν τα κατάντη κυκλώματα περιέχουν ευαίσθητο ηλεκτρικό εξοπλισμό.

Προστασία τοπικού εξοπλισμού

Τα συστήματα υψηλής ευαισθησίας ενδέχεται να απαιτούν προστασία πιο κοντά στον ίδιο τον εξοπλισμό. Παραδείγματα μπορεί να περιλαμβάνουν ηλεκτρονικά συστήματα ελέγχου, εξοπλισμό επικοινωνίας, συσκευές παρακολούθησης και άλλο εξοπλισμό που μπορεί να επηρεαστεί από παροδική υπέρταση.

Ο στόχος δεν είναι να τοποθετηθεί προστασία παντού. Αυτό που έχει σημασία είναι να αποτρέψει ένα κύμα από την εύρεση μιας απροστάτευτης διαδρομής προς τον εξοπλισμό.

Τι πρέπει να ελέγχεται πριν επιλέξετε έναΣυσκευή προστασίας από υπερτάσεις AC?

Το ίδιο το κτίριο παρέχει πολλές από τις απαραίτητες ενδείξεις για τον σχεδιασμό προστασίας.

Μια χρήσιμη ανασκόπηση θα πρέπει να περιλαμβάνει τη διαμόρφωση του ηλεκτρικού συστήματος, την ονομαστική τάση, τη διάταξη γείωσης, το περιβάλλον αναμενόμενου κύματος, τη δομή διανομής και τους τύπους συνδεδεμένων φορτίων.

Αξίζει επίσης να προσδιοριστεί εάν τα κυκλώματα εκτείνονται σε εξωτερικούς χώρους ή συνδέονται με εξοπλισμό που βρίσκεται σε εκτεθειμένες περιοχές. Τέτοιες συνδέσεις μπορούν να αλλάξουν σημαντικά το προφίλ κινδύνου.

Οι βασικές ερωτήσεις περιλαμβάνουν:

Αυτοί οι έλεγχοι είναι γενικά πιο χρήσιμοι από την επιλογή μιας συσκευής που βασίζεται μόνο στην ονομαστική τάση ή τη φυσική εμφάνιση.

Τι γίνεται με τα κτίρια με συστήματα ηλιακής ενέργειας;

Η κατάσταση γίνεται πιο ενδιαφέρουσα όταν συνδεθεί φωτοβολταϊκός εξοπλισμός στο κτίριο.

Οι ηλιακές εγκαταστάσεις μπορούν να εισάγουν πρόσθετες ηλεκτρικές διαδρομές μεταξύ εξοπλισμού εξωτερικού χώρου και συστημάτων διανομής εσωτερικών χώρων. Φ/Β γεννήτριες, μετατροπείς, καλωδιώσεις συνεχούς ρεύματος και κυκλώματα εξόδου εναλλασσόμενου ρεύματος μπορούν όλα να γίνουν μέρος της συνολικής συζήτησης για την προστασία.

Αυτό είναι ιδιαίτερα σημαντικό για κτίρια με ηλιακές εγκαταστάσεις σε στέγες, επειδή ο φωτοβολταϊκός εξοπλισμός είναι φυσικά πιο κοντά στην έκθεση σε εξωτερικούς χώρους, ενώ η παραγόμενη ισχύς συνδέεται τελικά με την ηλεκτρική υποδομή του κτιρίου.

Επομένως, η προστασία από υπερτάσεις από την πλευρά AC πρέπει να εξεταστεί μαζί με την ευρύτερη διάταξη προστασίας Φ/Β. Οι διακόπτες κυκλώματος DC, οι διακόπτες απομόνωσης DC, οι συσκευές προστασίας από υπερτάσεις DC και άλλα εξαρτήματα φωτοβολταϊκής προστασίας απευθύνονται σε διαφορετικά μέρη του συστήματος και δεν πρέπει να αντιμετωπίζονται ως εναλλάξιμα.

Για ένα κτίριο εξοπλισμένο με ηλιακή ενέργεια, η ανασκόπηση μόνο του κύριου πίνακα AC μπορεί να παρέχει μια ελλιπή εικόνα.

Η υπόθεση «Μία συσκευή για όλα».

Η έλξη μιας μόνο συσκευής είναι κατανοητή. Φαίνεται πιο απλό, καταλαμβάνει λιγότερο χώρο και μπορεί να μειώσει τον αριθμό των στοιχείων που πρέπει να συντονιστούν.

Αλλά η ηλεκτρική απλότητα σε χαρτί δεν είναι πάντα ίση με την επαρκή προστασία στο πεδίο.

Ένα συμπαγές κτίριο με σύντομη και απλή διαδρομή διανομής μπορεί να έχει πολύ διαφορετικές απαιτήσεις από ένα εργοστάσιο, ένα συγκρότημα γραφείων, μια αποθήκη ή μια πολυώροφη εγκατάσταση με πολλούς πίνακες διανομής.

Επομένως, το σωστό ερώτημα δεν είναι αν μια συσκευή μπορεί να προστατεύσει ένα κτίριο υπό ιδανικές συνθήκες. Το πιο χρήσιμο ερώτημα είναι εάν η εγκατάσταση παρέχει επαρκή προστασία στις τοποθεσίες όπου μπορεί ρεαλιστικά να εμφανιστεί η παροδική ενέργεια.

Αυτή η αλλαγή προοπτικής μπορεί να αποτρέψει ένα κατά τα άλλα εύλογο σχέδιο προστασίας από το να εξαρτάται υπερβολικά από ένα σημείο προστασίας.

Η εγκατάσταση εξακολουθεί να έχει σημασία

Ακόμη και ένα σωστά επιλεγμένο εξάρτημα προστασίας από υπερτάσεις μπορεί να έχει κακή απόδοση εάν η εγκατάσταση δεν γίνει σωστά.

Οι αγωγοί σύνδεσης θα πρέπει να διατηρούνται κατάλληλα κοντοί και διευθετημένοι σύμφωνα με τις ισχύουσες απαιτήσεις εγκατάστασης. Η γείωση και η συγκόλληση είναι εξίσου σημαντικές επειδή το ρεύμα υπέρτασης χρειάζεται μια ελεγχόμενη διαδρομή μακριά από τον προστατευμένο εξοπλισμό.

Η συσκευή πρέπει επίσης να εγκατασταθεί σε θέση κατάλληλη για την ηλεκτρική της λειτουργία και να συντονίζεται με προστασία υπερέντασης ανάντη όπου απαιτείται.

Αυτές οι λεπτομέρειες είναι εύκολο να παραβλεφθούν κατά την επιλογή εξαρτημάτων, επειδή δεν εμφανίζονται σε ετικέτα προϊόντος. Ωστόσο, μπορούν να έχουν άμεση επίδραση στην απόδοση προστασίας στον πραγματικό κόσμο.

Για το λόγο αυτό, οι προδιαγραφές θα πρέπει να επανεξεταστούν μαζί με τον ηλεκτρικό σχεδιασμό αντί να αντιμετωπίζεται η συσκευή προστασίας από υπερτάσεις ως απομονωμένο εξάρτημα.

Ένας πρακτικός τρόπος επανεξέτασης της προστασίας κτιρίων

Για τις ομάδες προμηθειών και τους ηλεκτρολόγους, μια απλή ανασκόπηση τριών βημάτων μπορεί να κάνει τη διαδικασία πιο ξεκάθαρη.

Αρχικά, χαρτογραφήστε την κατανομή ισχύος. Προσδιορίστε την εισερχόμενη προμήθεια, τους κύριους πίνακες, τους δευτερεύοντες πίνακες και τον κύριο εξοπλισμό.

Δεύτερον, προσδιορίστε τα σημεία έκθεσης. Αναζητήστε εξωτερικές συνδέσεις, μεγάλες διαδρομές καλωδίων, έκθεση σε κεραυνούς και εξοπλισμό με περιορισμένη ανοχή για μεταβατική τάση.

Τρίτον, αξιολογήστε τον συντονισμό προστασίας. Προσδιορίστε εάν η προστασία στην είσοδο υπηρεσίας είναι επαρκής ή εάν χρειάζονται πρόσθετα στάδια κατάντη.

Αυτή η προσέγγιση διευκολύνει επίσης τη σύγκριση διαφορετικών προδιαγραφών χωρίς να εστιάσουμε αποκλειστικά στην τιμή ή σε μία μόνο ηλεκτρική παράμετρο.

Τελικό Takeaway

Ένα κτίριο δεν έχει απαραίτητα ένα μόνο «σημείο εισόδου υπέρτασης». Η παροδική υπέρταση μπορεί να κινηθεί μέσω διαφορετικών τμημάτων μιας ηλεκτρικής εγκατάστασης και η αποτελεσματικότητα της προστασίας εξαρτάται από τη θέση, την καλωδίωση, τη γείωση, την ευαισθησία του εξοπλισμού και τον συντονισμό.

Για ένα μικρό και απλό ηλεκτρικό σύστημα, μια στρατηγικά εγκατεστημένη συσκευή προστασίας μπορεί να είναι επαρκής. Οι μεγαλύτερες ή πιο περίπλοκες εγκαταστάσεις απαιτούν συχνά μια πολυεπίπεδη προσέγγιση στην οποία η προστασία τοποθετείται σύμφωνα με τη δομή και τον κίνδυνο του ηλεκτρικού δικτύου.

Κατά την αναθεώρηση ενόςΣυσκευή προστασίας από υπερτάσεις AC, το πιο σημαντικό ερώτημα επομένως δεν είναι απλώς πόσο ισχυρή είναι η συσκευή, αλλά πού είναι εγκατεστημένη και ποιο μέρος του ηλεκτρικού συστήματος αναμένεται να προστατεύσει. Για φωτοβολταϊκές εγκαταστάσεις, αυτή η αξιολόγηση θα πρέπει επίσης να περιλαμβάνει τη σχέση μεταξύ προστασίας AC και DC.
